Ang isang AC centrifugal fan ay nagpapagalaw ng hangin sa pamamagitan ng pag-ikot ng isang impeller sa loob ng isang scroll-shaped na pabahay, gamit ang isang single-phase, direct-coupled na AC motor sa halip na isang belt drive. Ang daloy ng hangin ay direktang tumataas sa bilis ng pag-ikot, habang ang ingay ay tumataas nang mas mabilis — humigit-kumulang sa ika-4.8 na lakas ng bilis — kaya ang pinakamabilis na paraan upang sukatin nang tama ang isang yunit ay ang tumugma muna sa kinakailangang dami ng hangin, pagkatapos ay gumamit ng frequency control upang humawak ng ingay sa loob ng target na hanay sa halip na pumili lamang ng mas malaking motor.
Paano Ang isang AC Centrifugal Fan Aktwal na Gumagalaw ng Hangin
Hindi tulad ng mga axial fan na nagtutulak ng hangin nang diretso sa isang tubo, ang isang centrifugal fan ay humihila ng hangin sa kahabaan ng axis ng impeller at itinapon ito palabas sa 90 degrees sa isang volute casing. Hinahayaan ng disenyong ito ang fan na bumuo ng makabuluhang static pressure, kaya naman nangingibabaw ang mga centrifugal fan sa mga ducted system kung saan kailangang dumaan ang hangin sa mga filter, coils, at bends bago makarating sa isang kwarto.
Dalawang pagpipilian sa istruktura ang tumutukoy sa karamihan ng mga AC centrifugal fan sa merkado ngayon:
- Panlabas na rotor motors — umiikot ang shell ng motor kasama ang impeller, na nagbibigay ng mas maikli, mas compact na pagpupulong karaniwan sa mga modelo tulad ng DDM 160-250 o YDK 160-60 na mga unit.
- Direct-coupled na single-inlet o dual-inlet impeller — ang mga dual-inlet na disenyo ay humihila ng hangin mula sa magkabilang gilid ng gulong, halos nagdodoble ng airflow para sa parehong diameter ng gulong, kaya naman sikat ang mga dual-inlet na modelo tulad ng serye ng DDM 130-190 sa malawak na mga seksyon ng duct.
Daloy ng hangin, Presyon, at Ingay: Ang Mga Numero na Mahalaga
Ang pagganap ng tagahanga ay pinamamahalaan ng tatlong batas ng tagahanga na dapat panatilihing malapit sa sinumang inhinyero sa pagbili:
| Daloy ng hangin (Q) | Mga pagbabago sa direktang proporsyon sa bilis ng pag-ikot — Ang Q ay proporsyonal sa N |
| Static pressure (P) | Mga pagbabago sa parisukat ng bilis ng pag-ikot |
| Lakas ng tunog (L) | Mga pagbabago na may humigit-kumulang sa ika-4.8 na lakas ng bilis ng pag-ikot — ang pagdodoble ng bilis ay maaaring magpataas ng ingay nang humigit-kumulang 27 beses |
Ito ang dahilan kung bakit hindi kumpleto ang isang fan spec sheet na naglilista lamang ng isang headline airflow number. Sa mataas na bilis, nangingibabaw ang eddy-current na ingay sa 500Hz hanggang 2kHz band — ang hanay na pinakasensitibo sa mga tainga ng tao — habang sa mababang bilis ay lumilipat ang karakter ng ingay patungo sa mga rotational tone. Ang isang mahusay na na-optimize na AC centrifugal fan ay maaaring umabot sa isang tiyak na antas ng lakas ng tunog na kasingbaba ng 24dB sa pinakamabuting punto ng kahusayan nito, na makakamit lamang kapag ang geometry at bilis ng impeller ay nakatutok nang magkasama sa halip na ang motor ay sobrang laki.
Praktikal na takeaway para sa pagpili: tukuyin muna ang airflow na kailangan mo, suriin ang presyon na hinihingi ng ductwork, pagkatapos ay ilapat ang variable frequency control upang bawasan ang bilis hanggang sa pinakatahimik na punto na nakakatugon pa rin sa parehong numero.
AC Centrifugal Fans kumpara sa Conventional Centrifugal Fans
Madalas na nalilito ng mga mamimili ang "AC centrifugal fan" sa anumang generic na centrifugal blower. Ang mga praktikal na pagkakaiba ay makikita sa paraan ng pagmamaneho, kontrol, at pangmatagalang gastos sa pagpapatakbo.
| Paraan ng Pagmamaneho | Single-phase direct-coupled AC o EC motor, walang sinturon | Belt o gear-driven induction motor |
| Kontrol ng Bilis | Electronic o VFD, walang hakbang na pagsasaayos | Nakapirming bilis o manu-manong damper lamang |
| Ingay sa Rated Point | Maaaring umabot ng humigit-kumulang 24dB partikular na lakas ng tunog | Karaniwang mas mataas dahil sa hindi na-optimize na profile ng blade |
| Pagpapanatili ng pagitan | Mas mahaba, mas kaunting gumagalaw na bahagi ang isusuot | Ang mas maikli, belt at pulley wear ay nagdaragdag ng mga service point |
| Pinakamahusay na Pagkasyahin | VAV system, precision fresh-air units, malinis na kwarto | Pangkalahatang tambutso, sensitibo sa gastos na bentilasyon |

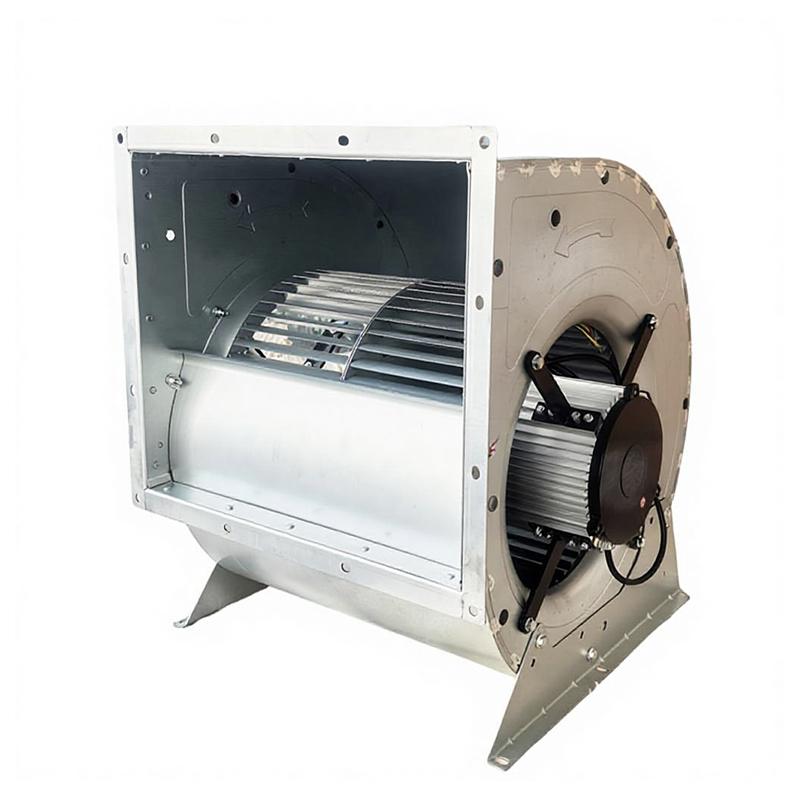

Serye ng Produkto ng AC Centrifugal Fan
Isang snapshot ng mga modelo ng produksyon na sumasaklaw sa mga configuration ng external-rotor, dual-inlet, at turbine-blade, na may sukat mula sa maliliit na blower unit hanggang sa high-output na mga modelo ng tambutso para sa industrial ducting.
Paano Pumili ng Tamang Modelo para sa Iyong System
Ang pagpili ay bumaba sa pagtutugma ng fan sa ductwork, hindi lang sa laki ng kwarto. Gawin ang checklist sa ganitong pagkakasunud-sunod:
- Kalkulahin ang kinakailangang daloy ng hangin batay sa dami ng silid o demand na tambutso sa proseso, pagkatapos ay magdagdag ng 10 hanggang 15 porsiyentong margin para sa pagtagas ng duct.
- Tantyahin ang static pressure ng system sa pamamagitan ng pagdaragdag ng resistensya mula sa mga filter, coils, damper, at haba ng duct — ang undersized na pressure rating ay ang pinakakaraniwang sanhi ng hindi magandang performance sa field.
- Itugma ang uri ng drive — pumili ng single-phase AC para sa mas simpleng retrofit na mga trabaho at mas mababang gastos sa upfront, o EC motor kapag ang application ay nangangailangan ng madalas na airflow modulation at ang pinakamababang posibleng energy draw.
- Suriin ang badyet ng ingay para sa espasyo — ang mga opisina at malilinis na silid na inookupahan ay nangangailangan ng mga modelong nakatutok nang mas malapit sa partikular na 24dB na klase ng sound power, habang ang mga tambutso sa likod ng bahay ay may higit na tolerance.
- Kumpirmahin ang mounting geometry — Ang mga panlabas na rotor unit ay umaangkop sa masikip na mga puwang ng plenum, habang ang mga dual-inlet na impeller ay mas umaangkop sa mas malawak na duct cross-sections.
Mga Kasanayan sa Pag-install at Pagpapanatili na Nagpahaba ng Buhay ng Serbisyo
Karamihan sa mga napaaga na pagkabigo ay nagbabalik sa ilang mga maiiwasang isyu sa halip na mga depekto sa motor. Ang isang pare-parehong gawain sa pagpapanatili ay nagpapanatili sa parehong daloy ng hangin at ingay na malapit sa orihinal na spec sheet.
| Alikabok sa impeller at volute | Bawat 1-3 buwan | Binabawasan ang daloy ng hangin at hindi balanse ang gulong, na nagpapataas ng vibration at ingay |
| Pagsusuri ng pagpapadulas ng tindig | Bawat 3-6 na buwan | Pinipigilan ang sobrang pag-init at maagang pagkasira ng tindig |
| Pagsubok sa paglaban sa pagkakabukod | Bawat 6-12 buwan | Mga pagbabasa sa ibaba 1MΩ signal insulation aging at shock risk |
| Temperatura ng casing ng motor | Sa panahon ng regular na inspeksyon | Ang higit sa 10 degrees C sa itaas ng na-rate na halaga ay nagpapahiwatig ng problema sa pagkarga o paglamig |
| Mga kable at pagkakasunud-sunod ng phase | Pagkatapos ng anumang muling pag-install | Maaaring baligtarin ng maling phasing ang pag-ikot ng impeller at magdulot ng mekanikal na shock |
Palaging putulin ang kuryente bago buksan ang housing, at siyasatin ang mga terminal para sa maluwag o kaagnasan sa bawat naka-iskedyul na pagbisita — ang maluwag na terminal ay isa sa pinakamabilis na daanan patungo sa sobrang init na casing ng motor.
Pag-diagnose ng mga Electrical Fault Bago Sila Maging Failures
Tatlong kategorya ng fault ang account para sa malaking karamihan ng mga isyu sa kuryente ng AC centrifugal fan:
- Overload ng motor — nagpapakita bilang mataas na kasalukuyang draw at isang kapansin-pansing pagtaas ng temperatura; kadalasang sanhi ng labis na pagkarga o isang setting ng bilis sa labas ng hanay ng disenyo.
- Pagkasira ng pagkakabukod — pinabilis ng mahalumigmig o mataas na temperatura na mga kapaligiran, na humahantong sa pagtagas ng kasalukuyang o mga maikling circuit sa paglipas ng panahon.
- Malfunction ng control system — ang isang may sira na inverter, contactor, o protective relay ay maaaring magdulot ng maling pag-andar at paghinto kahit na ang motor mismo ay malusog.
Ang isang simpleng tatlong-hakbang na pagkakasunud-sunod ng diagnostic ay nakakakuha ng karamihan sa mga problema nang maaga: biswal na suriin ang pambalot at mga terminal para sa mga bitak, kaagnasan, o pagtatayo ng alikabok; sukatin ang paglaban sa pagkakabukod at kumpirmahin ang pagpapatuloy ng saligan; pagkatapos ay subaybayan ang panimulang kasalukuyang waveform para sa mga abnormal na spike, na karaniwang tumuturo pabalik sa mga parameter ng inverter kaysa sa mga windings ng motor.
Kung Saan Ginagamit ang AC Centrifugal Fan
Ang listahan ng aplikasyon ay sumasaklaw sa halos bawat kapaligiran kung saan ang nakakondisyon o na-filter na hangin ay kailangang lumipat sa ductwork sa ilalim ng presyon:
- Variable air volume (VAV) terminal box sa mga komersyal na HVAC system
- Mga ducted air conditioning unit at fresh-air makeup system
- Air purification at filtration equipment na nangangailangan ng stable pressure sa mga filter stages
- Pagpapalamig ng de-koryenteng kabinet at kagamitang pang-industriya kung saan magkasya ang mga compact na external-rotor unit sa mga masikip na enclosure
- Dehumidification at ceiling-mounted single-intake fan assemblies
Mga Madalas Itanong
Anong airflow at pressure range ang sakop ng tipikal na AC centrifugal fan?
Ang mga saklaw ng produksyon ay karaniwang sumasaklaw mula sa humigit-kumulang 400 hanggang 40,000 kubiko metro bawat oras, na may static na presyon mula sa humigit-kumulang 100 hanggang 800 Pa at kapangyarihan ng motor mula 0.5 hanggang 5 kW, depende sa laki at serye ng gulong.
Ang isang belt-driven na fan ay isang mas mahusay na pagpipilian?
Ang mga belt-driven na unit ay maaari pa ring magkaroon ng kahulugan para sa napakataas na presyon, sensitibo sa gastos na pang-industriya na tambutso kung saan hindi kinakailangan ang mahusay na kontrol sa bilis, ngunit ipinagpalit nila ang compact na laki at walang hakbang na regulasyon ng bilis na inaalok ng mga direktang pinagsamang disenyo ng AC.
Talaga bang binabago ng pagdaragdag ng variable frequency control ang resulta ng ingay?
Oo — dahil ang lakas ng tunog ay tumataas nang humigit-kumulang sa ika-4.8 na lakas ng bilis, kahit na ang isang katamtamang pagbawas sa bilis ng pagpapatakbo sa pamamagitan ng kontrol ng VFD ay nagbubunga ng isang di-proporsyonal na malaking pagbaba sa nakikitang ingay, kadalasan nang walang makabuluhang pagkawala sa kinakailangang daloy ng hangin.
