Direktang sagot: ang pinaka-epektibong paraan upang makontrol ang ingay sa isang industriyal na fan system ay ang pagsamahin ang tatlong layer ng interbensyon sa halip na umasa sa isang pag-aayos. Una, bawasan ang ingay sa pinagmulan sa pamamagitan ng pagpili ng backward-curved impeller at brushless EC motor sa halip na forward-curved AC wheel. Pangalawa, naglalaman ng kung ano ang nananatili sa antas ng system na may mga inlet/outlet silencer, isang acoustic enclosure at mga flexible duct connector. Pangatlo, ihiwalay ang structure-borne vibration na may damping mounts para hindi madaanan ng ingay ang frame ng gusali. Kapag pinagsama, ang tatlong layer na ito ay karaniwang nagpapababa ng sinusukat na sound pressure ng 10 hanggang 20 dB(A) kumpara sa isang hindi nabagong fan na tumatakbo sa parehong duty point - humigit-kumulang ang pagkakaiba sa pagitan ng fan na nangingibabaw sa isang kwarto at ng isang fan na halos hindi napapansin ng isang bisita.
Kung Saan Nanggagaling Ang Ingay ng Pang-industriya na Fan
Bago pumili ng isang pag-aayos, makakatulong na malaman kung aling mekanismo ang gumagawa ng tunog. Ang mga tagahanga ng industriya at HVAC ay gumagawa ng ingay sa pamamagitan ng apat na magkakaibang pisikal na ruta, at ang bawat isa ay tumutugon sa ibang uri ng solusyon sa engineering.
| Pinagmulan ng Ingay | Pisikal na Mekanismo | Karaniwang Saklaw ng Dalas |
| Aerodynamic na ingay | Turbulence sa mga dulo ng talim at ang dalas ng pagdaan ng talim habang umaalis ang hangin sa impeller | Broadbat, mga peak 500 Hz hanggang 4 kHz |
| Motor at tindig ingay | Commutation ripple, winding vibration at bearing wear | 1 kHz hanggang 8 kHz, kadalasang tonal |
| Structural resonance | Pabahay at panel vibration nasasabik sa pamamagitan ng rotor imbalance o duct pressure pulsation | 50 Hz hanggang 500 Hz |
| Ingay ng duct at pag-install | Magulong daloy sa mga siko, hindi magandang kondisyon ng pasukan at maluwag na mga kabit | Broadband, 100 Hz hanggang 2 kHz |
Sa isang na-uninstall na centrifugal fan, ang aerodynamic na ingay ay karaniwang ang pinakamalaking nag-aambag. Kapag ang parehong fan ay naka-mount sa ductwork, ang ingay sa istruktura at pag-install ay maaaring magdagdag ng ilang higit pang mga decibel na walang halaga ng muling pagdidisenyo ng impeller na aalisin sa sarili nitong - kaya naman ang isang buong plano sa pagkontrol ng ingay ay kailangang tugunan ang system, hindi lamang ang fan.
Bakit Ang Maliit na Pagtaas ng Bilis ay Lumilikha ng Malaking Pagtaas ng Ingay
Ang ingay ng fan ay hindi sumusukat sa hakbang na may bilis ng pag-ikot - mas mabilis itong sumusuka. Sa ilalim ng karaniwang relasyon ng fan affinity, ang lakas ng tunog ay tumataas nang humigit-kumulang sa ikalimang lakas ng bilis, kaya ang pagdodoble sa bilis ng rotor ay nagpapataas ng antas ng lakas ng tunog ng humigit-kumulang 15 dB(A) kahit na doble lang ang daloy ng hangin. Ito ang pangunahing dahilan kung bakit halos palaging mas maingay ang isang napakalaking fan na may damper kaysa sa isang wastong laki ng fan na tumatakbo sa bilis ng disenyo nito: ang damper ay nag-aaksaya ng enerhiya at ang fan ay umiikot pa rin nang mas mabilis kaysa sa kailangan nito.
Representative sound power level versus relative fan speed, na kinakalkula mula sa fan affinity relationship (baseline na humigit-kumulang 78 dB(A) sa 100% na bilis ng disenyo).
Mga Pangunahing Teknolohiya para sa Pagkontrol sa Ingay ng Fan
Anim na pamamaraan ng engineering ang account para sa karamihan ng praktikal na pagbabawas ng ingay na nakamit sa mga pang-industriya at HVAC fan installation. Hindi sila eksklusibo sa isa't isa - ang pinakamalaking kita ay nagmumula sa pagsasalansan ng ilan sa mga ito.

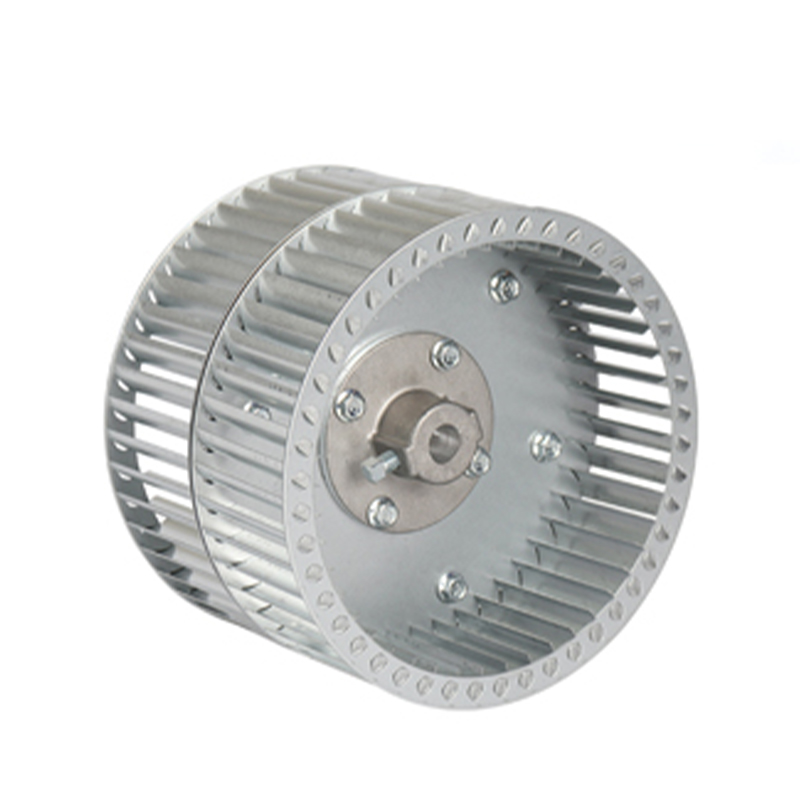

Mga Backward-Curved Impeller
Ang mga blade na nakakurbada laban sa direksyon ng pag-ikot ay nagpapababa ng turbulence at mga tono na dumadaan sa blade kumpara sa mga pasulong na hubog na gulong na humahawak sa parehong duty point.
3 hanggang 6 dB(A)Brushless EC Motors
Ang electronic commutation ay nag-aalis ng mekanikal na ingay ng brush contact at nagbibigay-daan sa fan na tumakbo lamang nang kasing bilis ng kailangan ng load.
8 hanggang 15 dB(A)Variable Frequency Drive
Ang pagtutugma ng bilis sa demand sa halip na tumakbo sa nakapirming full speed at throttling gamit ang damper ay maiiwasan ang fifth-power noise penalty na inilarawan sa itaas.
Iniiwasan ang 10 dB(A) na parusaMga Silencer at Attenuators
Ang mga absorptive baffle na nilagyan sa inlet at outlet ay nagpapababa ng broadband aerodynamic na ingay, na may epektong scaling na may baffle length at duct velocity.
8 hanggang 15 dB(A)Vibration Isolation Mounts
Ang mga goma o spring isolator ay naghihiwalay sa pabahay ng bentilador mula sa istraktura ng gusali, na pinipigilan ang ingay na dala ng istraktura mula sa paglabas sa mga dingding at sahig.
3 hanggang 8 dB(A) structure-borneMga Acoustic Enclosure
Ang isang selyadong, panloob na may linya na enclosure sa paligid ng bentilador at motor ay ang pinakamalakas na solong sukat, pinaka-kapaki-pakinabang kung saan ang isang bentilador ay dapat umupo malapit sa okupado na espasyo.
15 hanggang 25 dB(A)Paghahambing ng Mga Paraan ng Pagkontrol ng Ingay ayon sa Gastos at Epekto
Ang pagpili sa pagitan ng mga pamamaraan ay kadalasang bumababa sa kung gaano karaming pagbabawas ang kinakailangan, kung ang fan ay bagong kagamitan o isang umiiral nang pag-install, at ang magagamit na badyet.
| Pamamaraan | Karaniwang Pagbawas | Kamag-anak na Gastos | Pinakamahusay na Pagkasyahin |
| Paatras na hubog na impeller | 3 hanggang 6 dB(A) | Mababa - isang pagpipilian sa disenyo | Bagong detalye ng kagamitan |
| EC motor na may kontrol sa bilis | 8 hanggang 15 dB(A) | Katamtaman | Variable-load HVAC, mga data center |
| Duct silencer o attenuator | 8 hanggang 15 dB(A) | Katamtaman | Retrofits sa ducted system |
| Naka-mount ang vibration isolation | 3 hanggang 8 dB(A) | Mababa | Mga instalasyon sa bubong at panloob |
| Acoustic enclosure | 15 hanggang 25 dB(A) | Mataas | Mga tagahanga na matatagpuan malapit sa mga inookupahang lugar |
| Flexible duct connectors | 2 hanggang 5 dB(A) | Mababa | Anumang ducted installation |

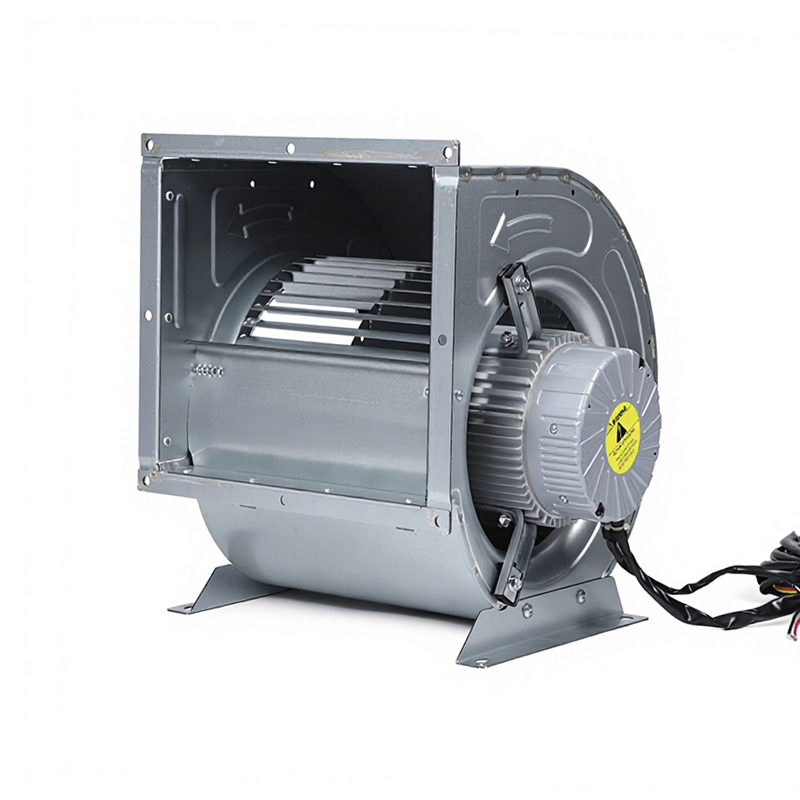

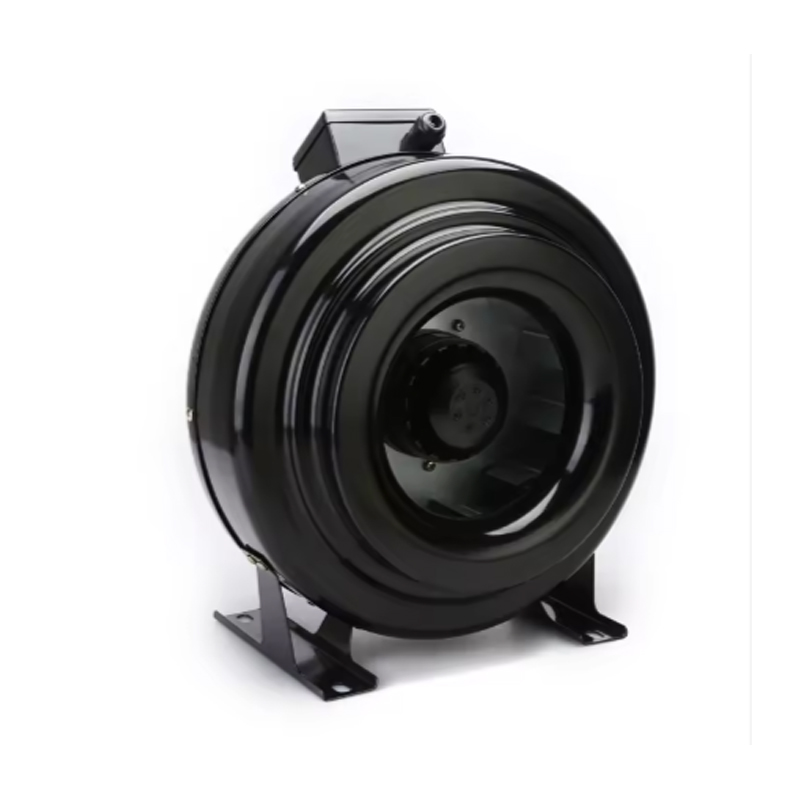

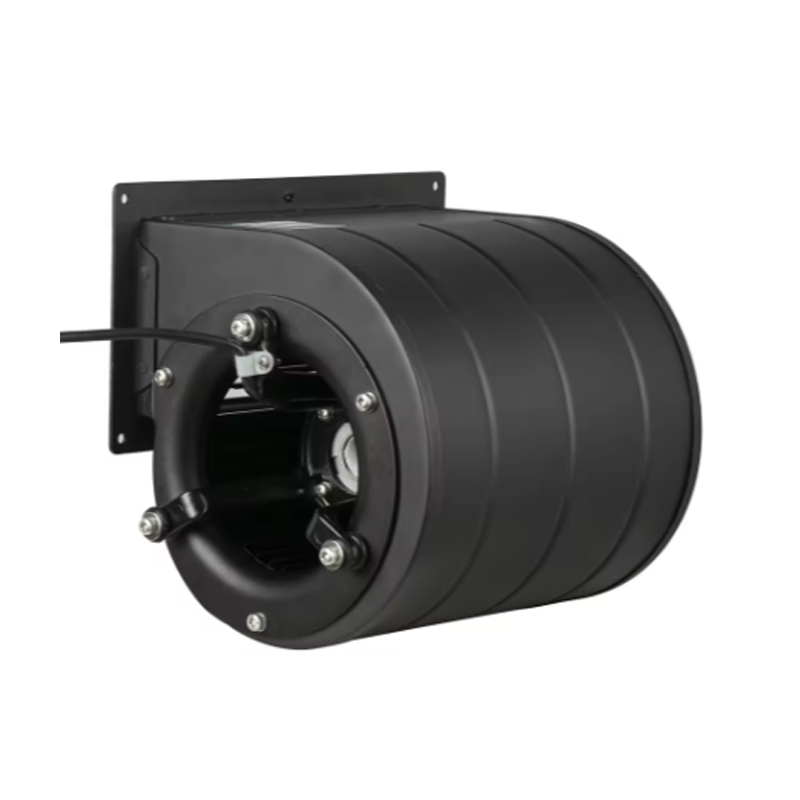

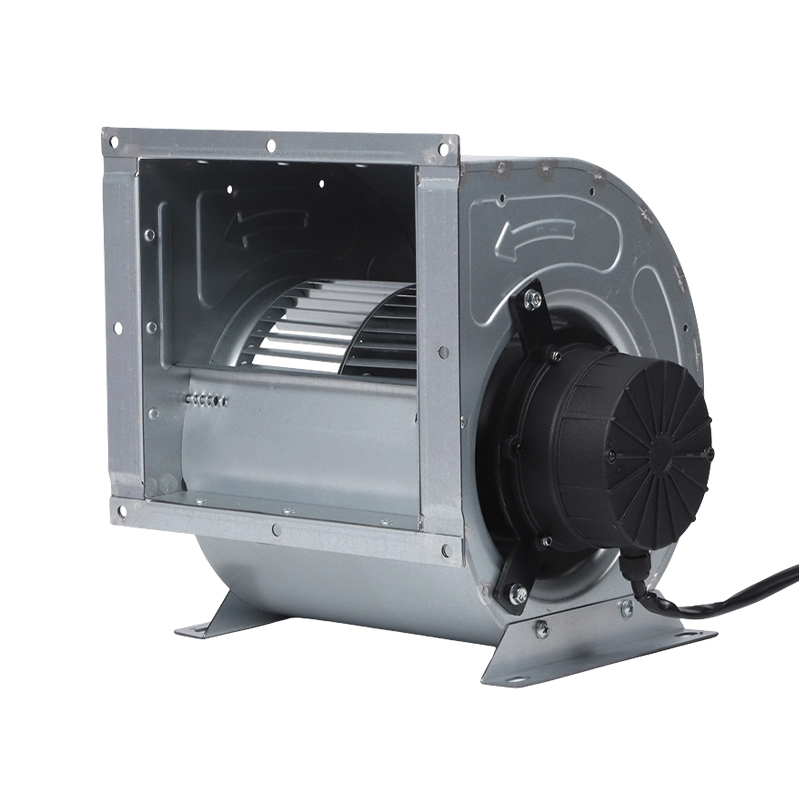

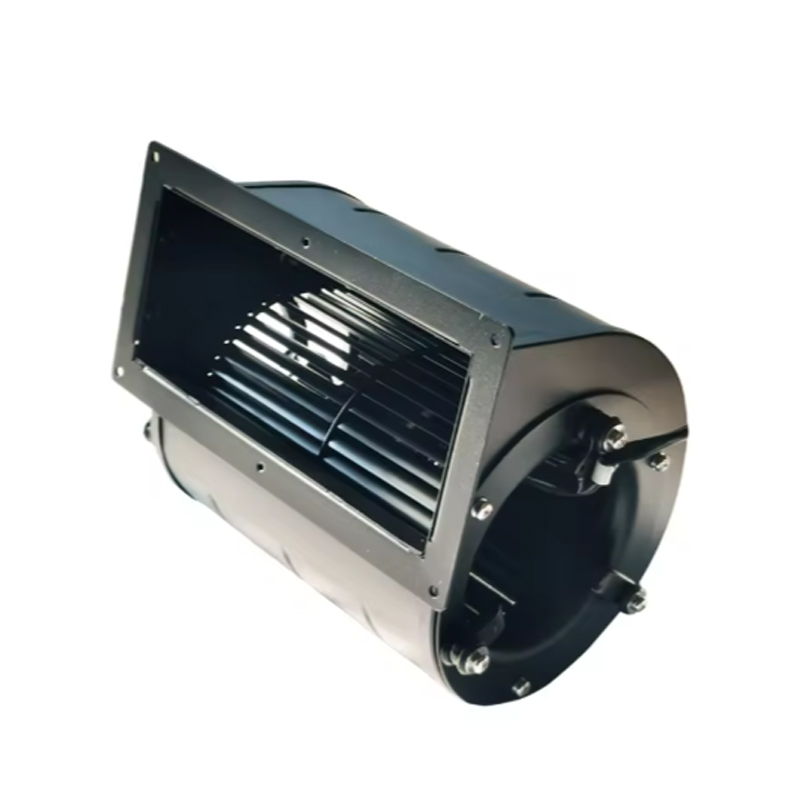

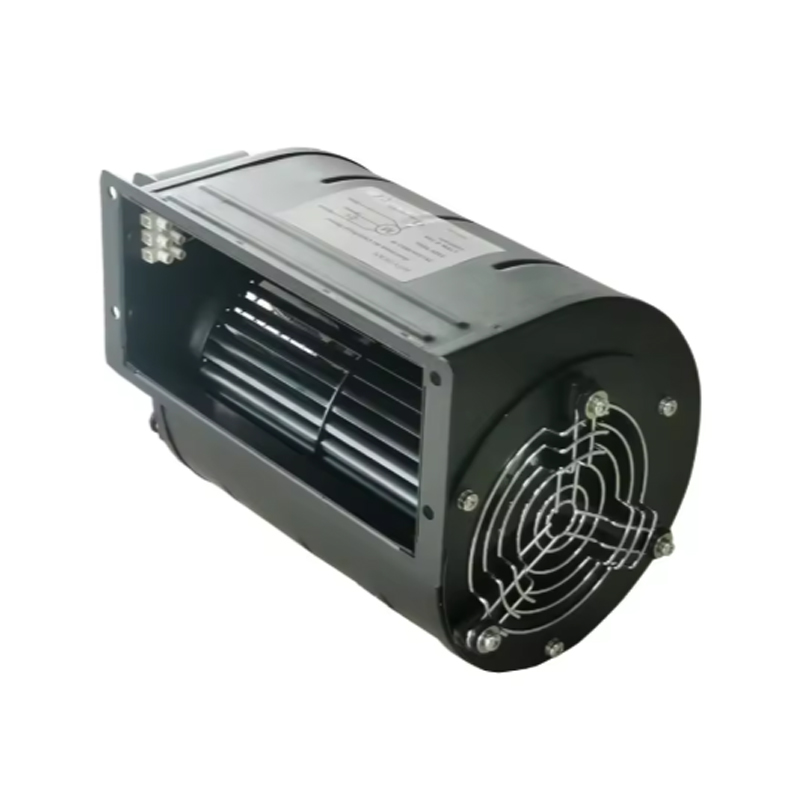

Fan Series na Inhinyero para sa Mababang Ingay na Output
Pinagsasama ng mga centrifugal fan series na ito ang mga backward-curved impeller, brushless EC motor o double-inlet na disenyo upang mabawasan ang aerodynamic at mekanikal na ingay sa pinagmulan, bago magdagdag ng anumang silencer o enclosure.
Magkano ang Karaniwang Naiaambag ng Bawat Pinagmulan ng Ingay
Dahil ang ingay ng aerodynamic at pag-install ay magkakasamang humigit-kumulang 60% ng kabuuan, kadalasan sila ang unang dalawang lugar na dapat tugunan - sa pamamagitan ng pagpili ng impeller, tamang sukat at malinis na mga kondisyon ng pumapasok - bago gumastos sa isang acoustic enclosure upang harapin ang natitira.
Target na Mga Antas ng Ingay ayon sa Aplikasyon
Walang iisang "tahimik na sapat" na numero - ang tamang target ay depende sa kung gaano kalapit ang mga tao sa fan at kung gaano kasensitibo ang espasyo sa background na tunog.
Karaniwang mga target ng disenyo para sa antas ng presyon ng tunog malapit sa bentilador o sa pinakamalapit na lugar na inookupahan; ang mga lokal na code at mga detalye ng kliyente ay dapat palaging mauna.
Paano Sinusukat at Na-verify ang Ingay ng Tagahanga
Antas ng Kapangyarihan ng Tunog
Isang ari-arian ng mismong fan, hindi nakasalalay sa silid o distansya. Ito ang figure na dapat lumabas sa datasheet ng isang tagagawa at ang ginamit upang ihambing ang mga tagahanga nang patas.
Antas ng Presyon ng Tunog
Kung ano talaga ang nararanasan ng isang tao o isang metro sa isang partikular na punto. Depende ito sa distansya mula sa fan, acoustic behavior ng kwarto, at anumang mga hadlang sa pagitan.
Mga Pamantayan sa Pagsubok
Karaniwang na-certify ang sound power sa isang reverberant o semi-anechoic chamber kasunod ng AMCA 300 sa North America o ang ISO 13347 at ISO 3745 series sa buong mundo.
Isang Praktikal na Checklist para sa Pagtukoy sa Mga Tagahanga na Mababang Ingay
- Kumpirmahin ang target na antas ng presyon ng tunog sa dB(A) sa aktwal na distansya ng pag-install, hindi lamang ang rate ng lakas ng tunog ng fan.
- Piliin ang uri ng impeller - backward-curved para sa kahusayan-kritikal, mababang-ingay na tungkulin - bago piliin ang uri ng motor.
- Sukatin ang fan sa disenyo ng duty point nito; iwasan ang sobrang laki at throttling airflow gamit ang damper.
- Tukuyin ang isang EC motor na may kontrol sa bilis saanman ang pagkarga ay nag-iiba sa buong araw.
- Magdagdag ng mga inlet at outlet silencer at mga flexible connector sa anumang ducted installation.
- Ihiwalay ang bentilador mula sa istraktura ng gusali gamit ang mga vibration mount, partikular na sa rooftop o mezzanine installation.
- Humingi ng data ng pagsubok ng lakas ng tunog ng third-party sa halip na umasa sa mga numero ng nameplate ng motor lamang.
Wala sa mga pamamaraang ito ang gumagana nang hiwalay - ang mga fan na nagiging tunay na tahimik sa field ay ang mga kung saan ang disenyo ng impeller, teknolohiya ng motor at sistema-level na paggamot ay isinasaalang-alang lahat sa yugto ng detalye, hindi idinagdag pagkatapos bilang isang pag-aayos. kay Jiale EC centrifugal fan , backward centrifugal fan and AC centrifugal fan Ang mga hanay ay binuo sa eksaktong mga prinsipyong ito, na nagbibigay sa mga mamimili ng panimulang punto na nakakabawas na ng ingay sa pinagmulan.
