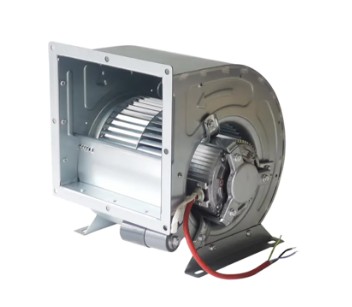

An pang-industriyang AC centrifugal fan ay isang kagamitan sa bentilasyon na pinapagana ng alternating current (AC). Ang pangunahing prinsipyo ng pagtatrabaho nisa ay gumagamit ng sentripugal na puwersa na nabuo sa pamamagitan ng pag-ikot ng impeller upang gumuhit ng hangin sa axially, i-on isa ng 90 degrees, at i-discharge ito nang radially. Kung ikukumpara sa mga axial fan, ang mga centrifugal fan ay maaaring gumawa mas mataas na static pressure (karaniwang umaabot sa 500–3,000 Pa), ginagawa itong partikular na angkop para sa mga pang-industriyang sitwasyon na nangangailangan ng pagtagumpayan ng duct resistance, filter resistance, o long-distance air delivery.
Batay sa istraktura ng impeller, ang mga pang-industriyang AC centrifugal fan ay pangunahing inuri sa tatlong uri: pasulong-kurba blades , paatras-kurba na mga blades , at radial blades . Ang backward-curved blade fan ay nag-aalok ng pinakamataas na kahusayan (hanggang sa 85% o higit pa) na may mas mababang ingay, na ginagawang perpekto ang mga ito para sa matagal na patuloy na operasyon. Ang forward-curved blade fan ay maaaring makabuo ng mas mataas na presyon sa parehong diameter ng impeller ngunit may bahagyang mas mababang kahusayan. Ang mga radial blade fan ay mahusay sa paghawak ng mga dust-laden na gas at malawakang ginagamit sa material conveying at boiler induced-draft system.
Mga Pangunahing Kalamangan para sa Mga Aplikasyon sa Industriya
Kakayahang Maghatid ng High-Pressure Air
Sa mga industriyal na sistema ng bentilasyon, ang mga kadahilanan tulad ng haba ng duct, bilang ng mga liko, at resistensya ng filter ay makabuluhang nagpapataas ng resistensya ng system. Karaniwang nag-aalok ang mga ordinaryong axial fan ng static pressure sa hanay na 50–200 Pa, na hindi sapat para sa mga kumplikadong kinakailangan sa ductwork. Ang pang-industriya na AC centrifugal fan, gayunpaman, ay nagbibigay ng static na presyon mula sa 500–3,000 Pa , na may ilang high-pressure na modelo kahit na lumalampas 5,000 Pa , madaling madaig ang mga multi-section ducts, high-efficiency filter, at heat exchanger resistance upang matiyak ang sapat na airflow sa terminal end.
Matatag at Maaasahang Operasyon
Ang pang-industriya na AC centrifugal fan ay hinihimok ng AC induction motors, na hindi nangangailangan ng mga kumplikadong electronic commutation circuit. Ang kanilang simpleng istraktura ay nagreresulta sa mababang rate ng pagkabigo. Sa ilalim ng karaniwang mga kondisyon ng pagpapatakbo, ang mataas na kalidad na pang-industriya na centrifugal fan ay maaaring makamit ang isang mean time between failures (MTBF) na mahigit 30,000 oras , na may ilang modelo na nagtatampok ng all-copper windings at ball bearings na umaabot hanggang 50,000 oras. Ang mataas na pagiging maaasahan na ito ay kritikal para sa walang tigil na mahahalagang aplikasyon gaya ng paglamig sa sentro ng data at bentilasyon ng kemikal na planta.
Malawak na Saklaw ng Kapangyarihan at Pagtutukoy
Ang pang-industriyang AC centrifugal fan ay sumasaklaw sa napakalawak na hanay ng kapangyarihan, mula sa 50 W maliit na kagamitan sa paglamig fan to malalaking yunit ng bentilasyong pang-industriya na higit sa 55 kW . Ang saklaw ng daloy ng hangin ay mula 100 m³/h hanggang mahigit 100,000 m³/h, na may mga diameter ng impeller na mula 100 mm hanggang 2,000 mm, na may kakayahang matugunan ang halos lahat ng pang-industriya na pangangailangan mula sa tumpak na paglamig ng kagamitang elektroniko hanggang sa malakihang bentilasyon ng pabrika.
Pamantayan sa Pagpili at Pinakamahuhusay na Kasanayan
Mga Parameter ng Key Selection
Kapag pumipili ng isang pang-industriyang AC centrifugal fan, ang mga sumusunod na pangunahing parameter ay dapat na komprehensibong isaalang-alang:
- Daloy ng hangin (Q) : Unit m³/h o m³/s, kinakalkula batay sa dami ng espasyo ng bentilasyon at rate ng pagbabago ng hangin
- Kabuuang Presyon o Static Pressure (P) : Unit Pa, na nangangailangan ng pagkalkula ng duct resistance, filter resistance, at outlet dynamic pressure loss
- Kapangyarihan (N) : Unit kW, tinatantya gamit ang formula N = (Q × P) / (3600 × η × 1000), kung saan ang η ay fan efficiency
- Bilis ng Pag-ikot (n) : Unit rpm, karaniwang 1,450 rpm (4-pole motor) o 2,900 rpm (2-pole motor)
- Antas ng Ingay : Unit dB(A), ang backward-curved blade fan ay karaniwang 3–8 dB(A) na mas tahimik kaysa forward-curved blade fan
- Rating ng Proteksyon (IP) : Inirerekomenda ang IP54 o mas mataas para sa mahalumigmig o maalikabok na kapaligiran
Mga Sitwasyon ng Application at Sanggunian sa Pagpili
| Sitwasyon ng Application | Inirerekomendang Airflow Range | Inirerekomendang Static Pressure Range | Inirerekomendang Power Range | Rekomendasyon sa Uri ng Blade |
|---|---|---|---|---|
| Paglamig ng Data Center | 2,000–8,000 m³/h | 800–1,500 Pa | 0.75–3 kW | Paatras-kurba |
| Industrial Boiler Draft/Supply Air | 5,000–50,000 m³/h | 1,500–4,000 Pa | 5.5–37 kW | Paatras-kurba / Radial |
| Cleanroom HVAC Systems | 1,000–15,000 m³/h | 1,200–2,500 Pa | 1.5–11 kW | Paatras-kurba |
| Spray Booth Exhaust | 3,000–20,000 m³/h | 600–1,200 Pa | 1.1–7.5 kW | Pasulong-kurba |
| Paghahatid ng Materyal (Powder/Granule) | 2,000–15,000 m³/h | 2,000–5,000 Pa | 3–22 kW | Radial |
| Electrical Cabinet / Paglamig ng Kagamitan | 100–800 m³/h | 100–400 Pa | 0.05–0.37 kW | Pasulong-kurba / Backward-curved |
Mga Alituntunin sa Pag-install at Operasyon
Upang matiyak ang mahusay at matatag na operasyon ng mga pang-industriyang AC centrifugal fan, ang mga sumusunod na punto ay dapat sundin sa panahon ng pag-install at regular na pagpapanatili:
- Foundation Vibration Isolation : Ang mga fan na may lakas na higit sa 3 kW ay dapat na nilagyan ng vibration isolator o pads, na binabawasan ang vibration transmission ng higit sa 80% upang maiwasan ang interference sa mga istruktura ng gusali at katabi ng precision equipment
- Proteksyon sa Inlet : Mag-install ng protective mesh sa air inlet na may mesh size na hindi hihigit sa 20 mm upang maiwasan ang paglunok ng dayuhang bagay at pagkasira ng impeller; magdagdag ng filter ng pangunahing kahusayan sa maalikabok na kapaligiran
- Flexible na Koneksyon : Gumamit ng canvas o silicone flexible na koneksyon (150–300 mm ang haba) sa pagitan ng fan inlet/outlet at ductwork upang maiwasan ang direktang paghahatid ng duct stress sa fan housing
- Naka-iskedyul na Pagpapanatili : Suriin ang temperatura ng tindig at kondisyon ng pagpapadulas bawat 2,000 oras ng pagpapatakbo ; palitan ang grasa bawat 8,000 oras ng pagpapatakbo ; malinis na impeller dust accumulation taun-taon—ang pagkakaroon ng alikabok na lampas sa 1 mm ang kapal ay maaaring mabawasan ang kahusayan ng 5%–10%
- Proteksyon ng Motor : Ang mga motor na lumalagpas sa 2.2 kW ay dapat nilagyan ng mga thermal overload relay o motor protector upang maiwasan ang pagka-burnout mula sa naka-lock na rotor o phase-loss na operasyon
Mga Kritikal na Salik na Nakakaapekto sa Pagganap at habang-buhay
Mga Kondisyon sa Operating Environment
Para sa bawat 10°C na pagtaas ng temperatura ng kapaligiran, humigit-kumulang dumodoble ang rate ng pagtanda ng insulation ng motor winding insulation. Kapag lumampas ang ambient temperature 40°C , ang motor na na-rate na kapangyarihan ay dapat na mababawasan: 95% sa 45°C, 90% sa 50°C, at 85% sa 55°C. Sa mga kapaligiran na may mataas na kahalumigmigan (relative humidity >85%), dapat piliin ang ganap na mga motor na may mga anti-condensation heaters upang maiwasan ang pagkasira ng insulation mula sa pagsipsip ng moisture sa panahon ng shutdown.
Para sa mga kapaligirang naglalaman ng mga corrosive na gas (tulad ng mga chemical workshop o electroplating facility), ang mga fan impeller at housing ay dapat gawin ng 304 o 316 hindi kinakalawang na asero , o ginagamot ng epoxy resin na anti-corrosion coating. Ang mga ordinaryong galvanized steel plate sa acidic na kapaligiran ay maaaring paikliin ang buhay ng serbisyo sa 30%–50% ng mga normal na kondisyon ng pagpapatakbo.
Pagtutugma ng System at Operating Point Optimization
Ang aktwal na kahusayan sa pagpapatakbo ng fan ay depende sa kung gaano kahusay na tumutugma ang working point sa performance curve. Kapag ang resistensya ng system ay labis na idinisenyo, ang aktwal na operating point ay lumilipat patungo sa mas mataas na daloy at mas mababang mga rehiyon ng presyon, na nagreresulta sa pagbawas ng kahusayan at pagtaas ng ingay. Sa pamamagitan ng pagsasaayos ng bilis ng fan (variable frequency control) o mga anggulo ng inlet guide vane, ang operating point ay maaaring ibalik sa high-efficiency zone. Sa pamamagitan ng variable frequency speed control, magagawa ng mga fan mapanatili ang kahusayan sa itaas ng 80% sa loob ng 70%–100% ng rate ng airflow , na may makabuluhang pagtitipid sa enerhiya—kapag bumaba ang daloy ng hangin sa 80%, ang shaft power ay bumaba sa 51.2% ng rated power (kinakalkula ng mga batas ng affinity), na nakakakuha ng 30%–40% na matitipid sa kuryente kumpara sa throttling control.
Impeller Balance at Vibration Control
Ang impeller imbalance ay ang pangunahing sanhi ng labis na vibration sa centrifugal fan. Ayon sa mga pamantayan ng ISO 1940, dapat makamit ang mga pang-industriyang fan impeller balanse grade G6.3 o G2.5 . Para sa mga diameter ng impeller na lampas sa 400 mm, partikular na mahalaga ang field dynamic na pagbabalanse—bawat 10 g·mm/kg na pagtaas sa natitirang kawalan ng balanse ay maaaring paikliin ang buhay ng bearing ng humigit-kumulang 15%–20%. Sa panahon ng normal na operasyon, ang epektibong vibration velocity sa fan bearing housings ay dapat kontrolin sa ibaba 4.5 mm/s (ang "magandang" grado ayon sa mga pamantayang ISO 10816); ang agarang pagsasara para sa inspeksyon ay kinakailangan kung ito ay lumampas sa 7.1 mm/s.
Mga Istratehiya sa Pagpapabuti ng Episyente ng Enerhiya
Pagpapatupad ng Variable Frequency Drive
Sa mga system na may pabagu-bagong airflow demands (gaya ng VAV air conditioning system o process exhaust system), ang pagbibigay ng pang-industriyang AC centrifugal fan na may variable frequency drives (VFDs) ay ang pinakamabisang hakbang sa pagtitipid ng enerhiya. Pagkuha ng a 15 kW fan na nagpapatakbo ng 6,000 oras taun-taon bilang halimbawa: kung ang aktwal na average na operating load ay 70% ng rated load, ang taunang paggamit ng kuryente na may VFD speed control ay tinatayang 63,000 kWh , kumpara sa 90,000 kWh na may fixed-frequency na operasyon at regulasyon ng damper, nagtitipid 27,000 kWh taun-taon na may rate ng pagtitipid ng enerhiya na humigit-kumulang 30%. Ang panahon ng pagbabayad ng pamumuhunan ay karaniwang nasa pagitan ng 1.5 at 2.5 taon.
High-Efficiency na Pag-upgrade ng Motor
Pag-upgrade ng legacy na IE1 o IE2 na mga motor na kahusayan sa IE3 (Premium Efficiency) o IE4 (Super Premium Efficiency) ang mga motor ay maaaring higit pang mabawasan ang pagkonsumo ng enerhiya. Para sa isang 11 kW, 4-pole na motor bilang isang halimbawa: ang kahusayan ng IE2 ay humigit-kumulang 91%, IE3 humigit-kumulang 93%, at IE4 humigit-kumulang 94%. Ang pag-upgrade mula sa IE2 hanggang IE3 ay nakakatipid ng humigit-kumulang 1,320 kWh taun-taon sa 6,000 oras ng pagpapatakbo; Ang pag-upgrade mula sa IE3 hanggang IE4 ay nakakatipid ng karagdagang 660 kWh . Bagama't ang mga high-efficiency na motor ay nagdaragdag ng mga gastos sa pagbili ng 15%–30%, ang kabuuang halaga ng life-cycle ay makabuluhang nabawasan.
System Resistance Optimization
Para sa bawat 100 Pa na pagtaas sa duct system resistance, tumataas ang power shaft ng fan ng humigit-kumulang 5%–8%. Ang mga sumusunod na hakbang ay maaaring epektibong mabawasan ang resistensya ng system:
- I-minimize ang mga hindi kinakailangang bends at reducer; bawat 90° bend ay nagdaragdag ng humigit-kumulang 50–150 Pa ng paglaban
- Pumili ng mga filter na may mababang resistensya at regular na palitan ang barado na media ng filter; ang barado na resistensya ng filter ay maaaring umakyat mula sa una 100–200 Pa to 500–800 Pa
- Idisenyo nang maayos ang mga cross-section ng duct, kinokontrol ang bilis ng hangin sa loob ng 8–12 m/s saklaw; ang sobrang mataas na bilis ng hangin ay makabuluhang nagpapataas ng dynamic na pagkawala ng presyon
- Regular na linisin ang duct dust accumulation; para sa bawat 1 mm na pagtaas ng dust buildup, ang duct resistance ay tumataas ng humigit-kumulang 3%–5%
Mga Uso sa Pag-unlad sa Hinaharap
Sa pagsulong ng Industry 4.0 at matalinong pagmamanupaktura, pang-industriyang AC centrifugal fans ay umuunlad patungo sa katalinuhan, mataas na kahusayan, at modularity. Ang mga matalinong tagahanga ay isinama sa Mga sensor ng IoT maaaring subaybayan ang vibration, temperatura, kasalukuyang, at iba pang mga parameter sa real time, gamit ang edge computing upang mahulaan ang buhay ng bearing at mga kondisyon ng pagsusuot ng impeller. Nagbibigay-daan ito sa paglipat mula sa "naka-iskedyul na pagpapanatili" patungo sa "predictive na pagpapanatili," na inaasahang bawasan ang hindi planadong downtime ng 40%–60% .
Sa mga tuntunin ng kahusayan ng enerhiya, ang mga bagong henerasyong pang-industriya na sentripugal na tagahanga ay nagpapatibay permanenteng magnet-assisted synchronous reluctance motors (PMaSynRM) maaaring makamit ang kahusayan na lampas sa gradong IE5, pagpapabuti ng 3%–5% kaysa sa tradisyonal na induction motor. Samantala, ang mga biomimetic impeller at volutes na na-optimize sa pamamagitan ng disenyo ng CFD (computational fluid dynamics) ay maaaring magpapataas ng airflow nang 8%–12% nang walang pagtaas ng pagkonsumo ng enerhiya, habang binabawasan ang ingay sa pamamagitan ng 3–5 dB(A) .
Ang modular na disenyo ay ginagawang mas maginhawa ang pag-install, pagpapanatili, at pag-upgrade ng fan. Ang mga standardized na motor module, impeller module, at controller module ay maaaring mabilis na pagsamahin, na binabawasan ang on-site na impeller o oras ng pagpapalit ng motor mula sa tradisyonal 4–6 na oras hanggang wala pang 1 oras , makabuluhang binabawasan ang epekto ng pagpapanatili sa produksyon.
